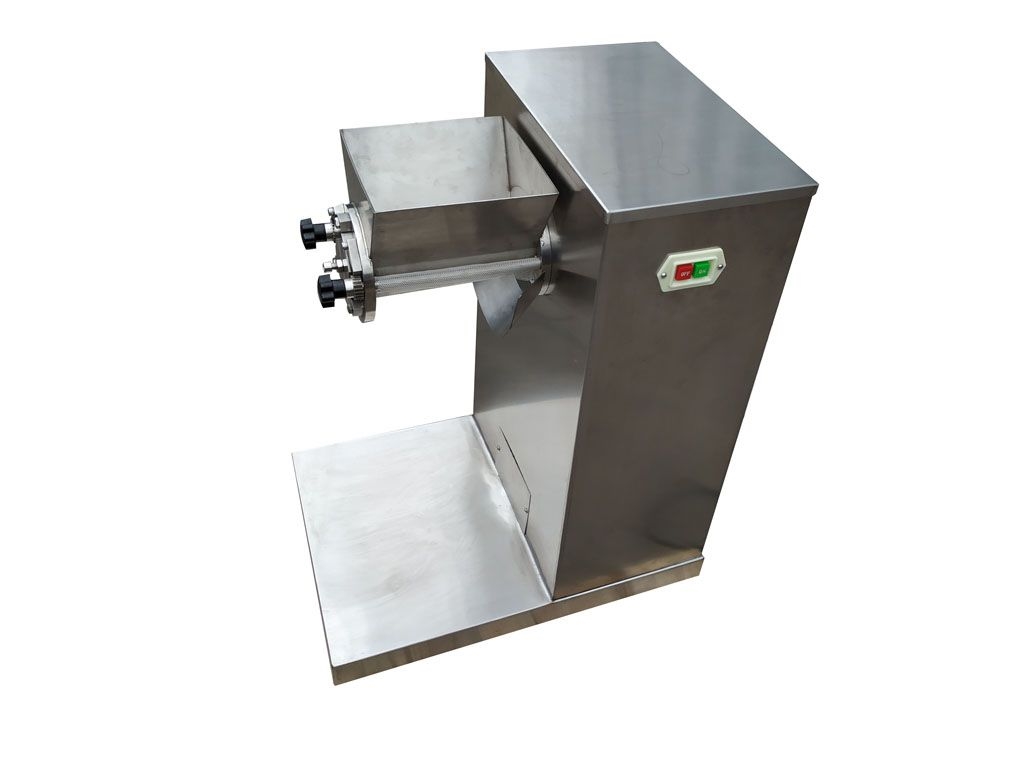

搖擺式制粒機構造說明
搖擺式制粒機機身為獨立的矩形圓柱體，其上裝有封閉的軸承座與粉斗連接，粉斗伸出機身外，下方裝有V型底盤。室內使用。
搖擺式制粒機制粒裝置
轉鼓水平放置在粉斗下方，前后有軸承支撐。它通過齒條的傳動來回轉動。端面的前軸承蓋是可移動的。可將軸承蓋和轉鼓拉出，轉鼓兩端放置凸方環，嵌入軸承腔內，防止油漬滲入粉末內，防止粘連和堵塞。
搖擺式制粒機變速箱
采用蝸輪傳動，速比為1：12。油箱內可儲油，齒輪潤滑良好，無噪音。箱體上有視鏡，可觀察運轉及儲油情況。帶動機架往復運動。
屏幕捏合
該裝置安裝在轉鼓的兩側，由鋼管制成。中間有一長槽。篩網的兩端嵌入凹槽中。轉動花形手輪，將篩網包在轉鼓外圈上。松緊度可以調節。
搖擺式制粒機電機架
一個用螺絲固定，電機安裝在鐵板上。轉動螺桿時，電機上下移動以調節皮帶。
搖擺顆粒機零件的潤滑
油儲存在減速箱內，蝸輪用于飛濺潤滑。油面線刻在每個傳動部分的視鏡上。箱體后部有一個放油塞，用于放油。打開機身上蓋，可以在中部和后部軸承座的軸承中加入潤滑油。向外殼中的軸承添加潤滑脂。潤滑油和潤滑脂使用的零件見下表：
安裝說明
1、本機為整體包裝。拆開包裝后，移動到合適的地方使用，壓平后即可使用。
2、電路的裝置不受旋轉方向的限制。電路從底座底部通過帶蓋連接到開關，并夾住電纜卡。
使用說明
1、使用方法：?jiǎn)?dòng)機器，將混合好的物料倒入桶內，通過轉鼓的擺動作用，將物料通過篩網擠壓成顆粒。使屏幕易受攻擊。
2、注意事項：如果粉桶中的粉不能停，不要用鏟子使用，以免造成手傷事故，使用竹鏟或停止工作。
搖擺式造粒機維護說明
1、定期檢查零件，每月一次，檢查蝸輪、蝸桿、軸承等運動部件是否靈活、磨損。發現缺陷應及時修復，不得勉強使用。
2、機器應放置在干燥、潔凈的室內，空氣中不應含有酸等腐蝕性氣體流向機器部件的地方。
3、機器使用一次后或停機時，應將轉鼓取出清洗或?qū)⑼皟?nèi)剩余粉末清理干凈，然后裝好，以備下次使用。
4、如果機器長期不使用，要將機器整個機身擦干凈，機器零件的光滑表面應涂上防銹油，并用布雨篷覆蓋。
